KMH - Техническая информация

Описание:

Технические аспекты  продукции KMH:

Материалы исполнения

  • Сталь DC01, DC04
  • Нержавейка 1.4301 (Термостойкость: 450°С*)                                                                 * В зависимости от материала уплотнения и протекающей среды
  • Другие материалы по запросу (например, 1.4571, 1.4404)

Поверхности

Порошковая окраска

  • Грунтование: внутреннее и внешнее, RAL7032                                                             EP-PE (смесь Epoxy-Polyester), подходит для пищевых продуктов

Термостойкость: до 120°С*

Токоотводящий лак по запросу

Лакокрасочное покрытие

  • Лак PE (полиэстер)

Термостойкость: до 120°С*

Нержавейка

  • Травление и пассивирование
  • С пескоструйной обработкой поверхности по запросу

Оцинковка

  • В соответствии с DIN ISO 1461, толщина слоя 70-150 μ

Гальваническая оцинковка

  • В соответствии с DIN 50961-Zn 8/B, термостойкость: до 60°С

Допуски

  • Диаметры и округлость в соответствии с DIN 1626
  • Длины и угловые размеры в соответствии с DIN ISO2768-1-V                               Исключение: угловой допуск ±1° для сферических сегментов и переходников со скосом

По поводу трубных деталей:

  • Внешний диаметр трубы + 12 мм = внешний диаметр буртика (6 мм буртик) Для соединений при помощи свободных фланцев за буртиком
  • Внешний диаметр трубы + 16 мм = внешний диаметр буртика (8 мм буртик)


Монтажные возможности


Соединение при помощи зажимного кольца

  • Момент затяжки 15 Нм
  • Гальванически оцинкованное зажимное кольцо с вложенной уплотняющей массой (пригодной для продуктов питания) для 1-1,5, 2 и 3 мм толщины труб               Диаметр 80-630 мм
  • Зажимное кольцо из нержавейки с вложенной уплотняющей массой (пригодной для продуктов питания) для 1-1,5 и 2 мм трубной конструкции Диаметр 80-630 мм
  • Зажимное кольцо для уплотнительного кольца буртика для 1-2 мм трубной конструкции Диаметр 80-630 мм Гальваническая оцинковка и нержавейка
  • Уплотнительные кольца буртика EPDM, NBR, силикон и витон для 1-2 мм трубной конструкции
  • EPDM, NBR и силикон электропроводящие

Необходимо учитывать: Выбранные уплотнения буртика должны подходить к толщине материала и среде! Дополнительная информация в главе 6, с. 78

Устойчивость к давлению при взрыве

Устойчивость к давлению при взрыве проверена BAM (федеральным ведомством по исследованию и испытанию материалов)

Трубные части KMH с устойчивостью к давлению при взрыве до 1 бар

  • Номинальный диаметр: от DN40 до DN630
  • t = 1 мм
  • Соединение при помощи зажимного кольца

Внимание! Здесь не применяются:

  • Вставные трубы
  • Контрольные трубы из органического стекла
  • Трубы с прочисткой

Необходимо учитывать:

Заглушки только во фланцевом исполнении со схемой расположения отверстий DIN24154 T2

DN80-DN450 t = 4

DN500-DN630 t = 6


Трубные части KMH с устойчивостью к давлению при взрыве до 3 бар

  • Номинальный диаметр: от DN80 до DN800

DN80             t = 1,0/1,5 Соединение при помощи зажимного кольца

DN100+120   t = 1,5 Соединение при помощи зажимного кольца

DN150-300    t = 2 Соединение при помощи зажимного кольца

DN315-450    t = 1,25/1,5 Фланец Т2, сваренный                                                                                                                                                                                                                       альтернативно

DN315-450    t = 2 Фланец Т2, свободный сзади Буртик

DN500-800    t = 2 Фланец Т2, сваренный                                                                                                                                                                                                                                 альтернативно

DN500-800    t = 3 Фланец Т2, свободный сзади Буртик

Внимание! Здесь не применяются:

  • Вставные трубы
  • Контрольные трубы из органического стекла
  • Трубы с прочисткой

Необходимо учитывать:

Заглушки только во фланцевом исполнении со схемой расположения отверстий DIN24154 T2

DN80-DN300 t = 5

DN315-DN450 t = 6

DN500-DN800 t = 8

Контрольные трубы до DN300 и только при t = 2 + 3 мм (с внутренней крышкой)

Выравнивание потенциала при помощи:

  • Зажимов для заземления KMH (простой монтаж без инструмента)

или

  • Заземляющих накладок (с кабелем заземления)

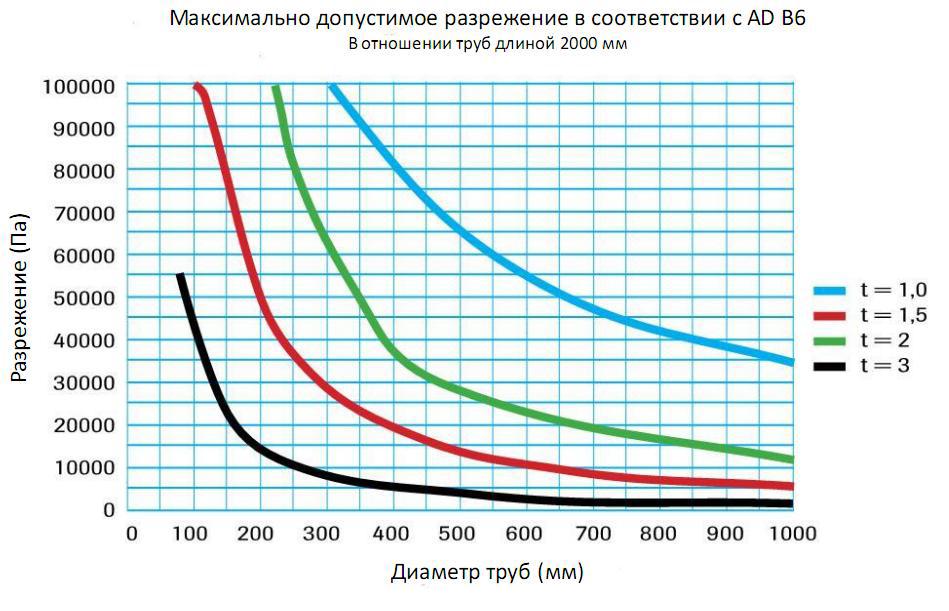

Разрежение
