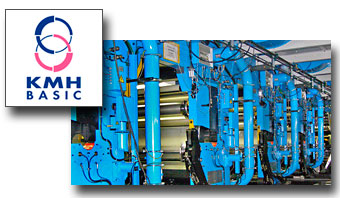

KMH Basic

Описание:

Производительные трубные системы из конструктора

Когда дети играют с конструктором, то получают от этого много удовольствия: выбирать необходимые компоненты, соединять их друг с другом, чтобы сравнительно просто и быстро получать целые конструкции. «Конструкторная» система нашей программы BASIC такая же гибкая и простая в обращении – однако на этом сходство с детскими игрушками заканчивается. Она охватывает тысячи точно подходящих друг к другу продуктов, которые легко можно комбинировать друг с другом. Таким образом, наши клиенты могут быстро, надежно и экономично монтировать и подгонять трубные системы для своих потребностей.



Обработка:
Трубные части программы BASIC состоят из сваренных продольным швом листов обычной или нержавеющей стали толщиной 1, 2 или 3 мм (другая толщина возможна по запросу). В случае со сталью поверхности частично получают порошковое покрытие (внутри и снаружи, стандарт RAL 7032, возможны и другие цвета RAL), оцинковку (гальваническим способом или оцинковка огнем) или без обработки („черные“). Нержавейка травится и подвергается пассивации.

Качество материалов:
Сталь ST 12.03 (DIN EN 10 130: DC01; EU 130/139: FeP01)
Нержавейка 1.4301 (EN 10 088-2: X 5 CrNi 18-10; ASTM: 304)
Нержавейка 1.4571 (EN 10 088-2: X 6 CrNiMoTi 17-12-2; ASTM: 316 Ti)

Все трубы, трубные части и распределительных систем доступны в диаметрах от 50 до 630 мм. Конструктивные части могут быть исполнены с проверенной и сертифицированной прочностью к толчкам давления в 3 бар для диаметров до 800 мм.

Соединение:
Стандартно толщина края буртика частей труб составляет 6 мм для соединения посредством зажимного кольца (см. руководство по монтажу), внешний диаметр на краю буртика, таким образом, на 12 мм больше, чем внешний диаметр трубы:
Внешний Ø трубы + 12 мм = внешний Ø края буртика.
В качестве альтернативы к краю буртика мы предлагаем особые фланцевые соединения:

  • Фланец свободно натянут за краем буртика (стандартно фланец R1 и T2, по желанию возможен особый фланец)
  • Фланец приварен к краям трубы (край буртика отсутствует)
  • с гладкими концами (без края буртика или фланца)

Для всех вариантов мы поставляем необходимые материалы для соединения и уплотнения и с удовольствием даем советы по поводу подходящей соединительной системы.

Допуски:
Диаметр и круглая форма в соответствии с DIN 1626.
Длины и углы в соответствии с DIN ISO 2768-1-V.
Исключение: допуск угла ± 1° для круглых сегментов и переходников с уклоном.
