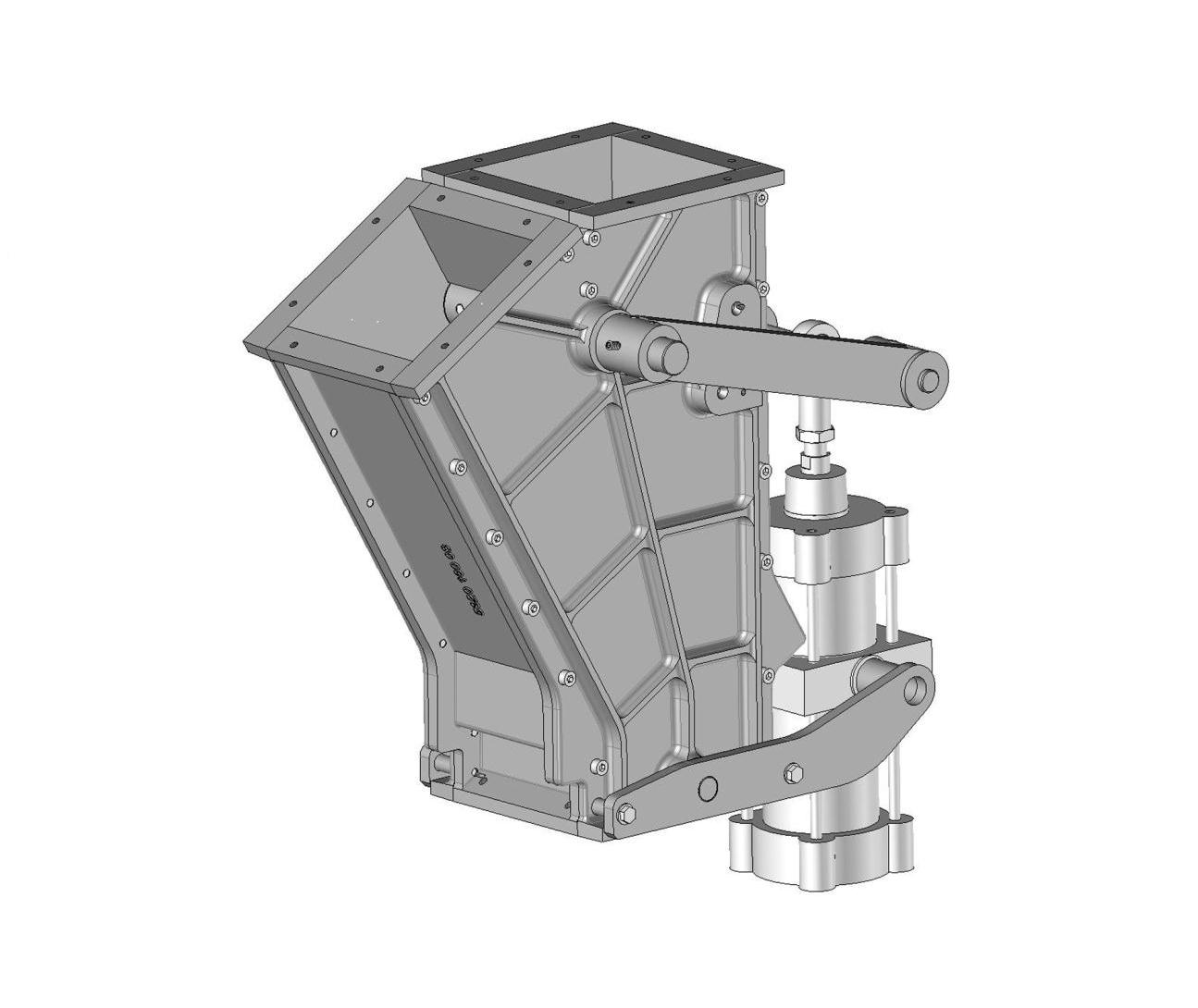

Двухканальный распределитель потока AIG

Описание:

Имеется Сертификат соответствия требованиям промышленной безопасности РФ

Применение

2х-канальный поворотный распределитель потока (на 30 град.) предназначен для выбора направления потока продуктов на пневмотранспортной установке. Рабочее давление 0,6-0,8 бар максимум. Его также можно разместить для подачи самотеком.

Принцип работы прост и безопасен: благодаря поворотному движению на 30 градусов, клапан размещается на сдвоенном манжетном уплотнении одного из бортов, направляя таким образом движение пневмотранспортирования.

Одно впускное и два выпускных отверстия квадратного или круглого сечения являются основным преимуществом продукции этой гаммы, что позволяет присоединить к нему при помощи фланцевого соединения трубы любого диаметра (от DN32 до DN 250).

Независимо от типа транспортируемого продукта вы сможете найти  нужное решение.

Конструкция

• Корпус из серого чугуна
• Ось и створка механосварной конструкции из нержавеющей стали
• Ручное управление рычагом или управление пневматическим цилиндром
• Герметичность благодаря силиконовому сдвоенному манжетному уплотнению и прокладочному материалу из ПТФЭ

Опции

• 2 механических или индуктивных позиционных датчика
• 1 электромагнитный распределитель с 1 или 2 катушками
• 3 фланцевых соединения квадратного или круглого сечения
• Гладкие или развальцованные цилиндрические края
• Управление благодаря пневмоцилиндру двойного действия: -боковой монтаж двуплечного рычага по ISO
• Материалы: полностью из нержавеющей стали, алюминий
• Створка из особопрочной стали Creusabro
